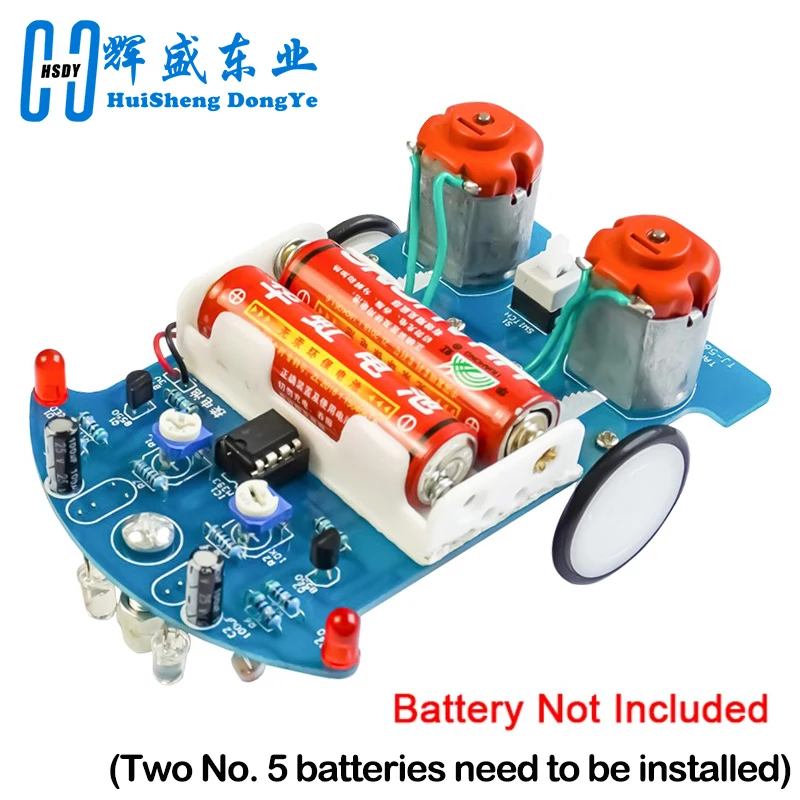

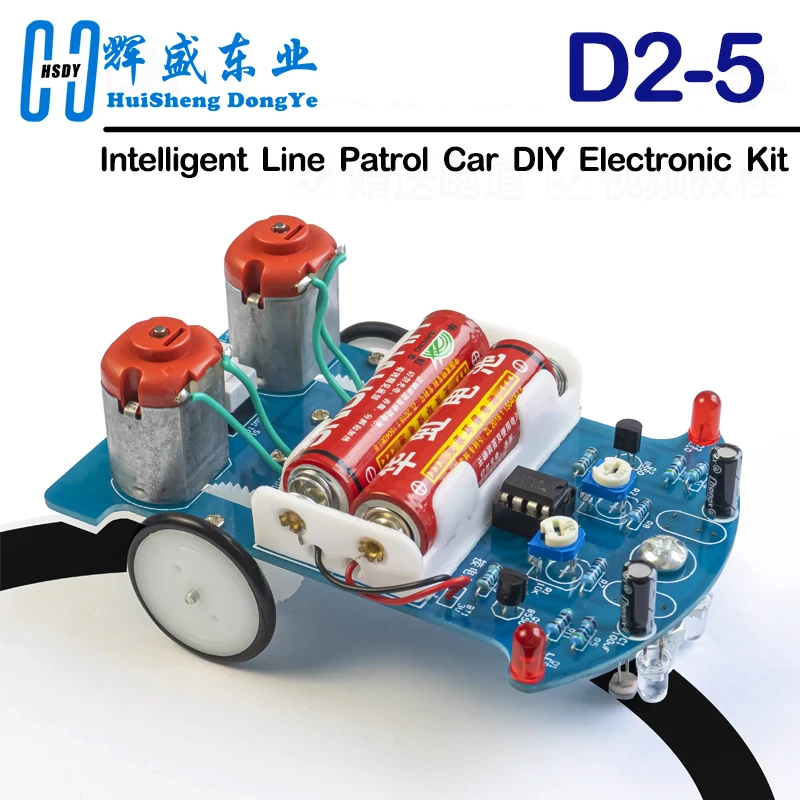

Placa de circuito de práctica de coche, pista inteligente.

Placa de circuito de práctica de coche, pista inteligente.

Placa de circuito de práctica de soldadura de coche, pista inteligente de producción electrónica, Kit de bricolaje, línea de pat

New
$24.84
$24.09 Ahorro 3%
Tax incluído 10
EN STOCK

ENTREGA: 10 Dias laborables Fecha Estimada de Entrega: 11-Dec-2025
CUPON DE $20 POR ENTREGA TARDIA

redeem
By buying this product you can collect up to 2 loyalty points . Your cart will contain total 2 points that can be converted into a voucher of $0.20 .


Nota: son kits de bricolaje. Necesita soldar usted mismo.

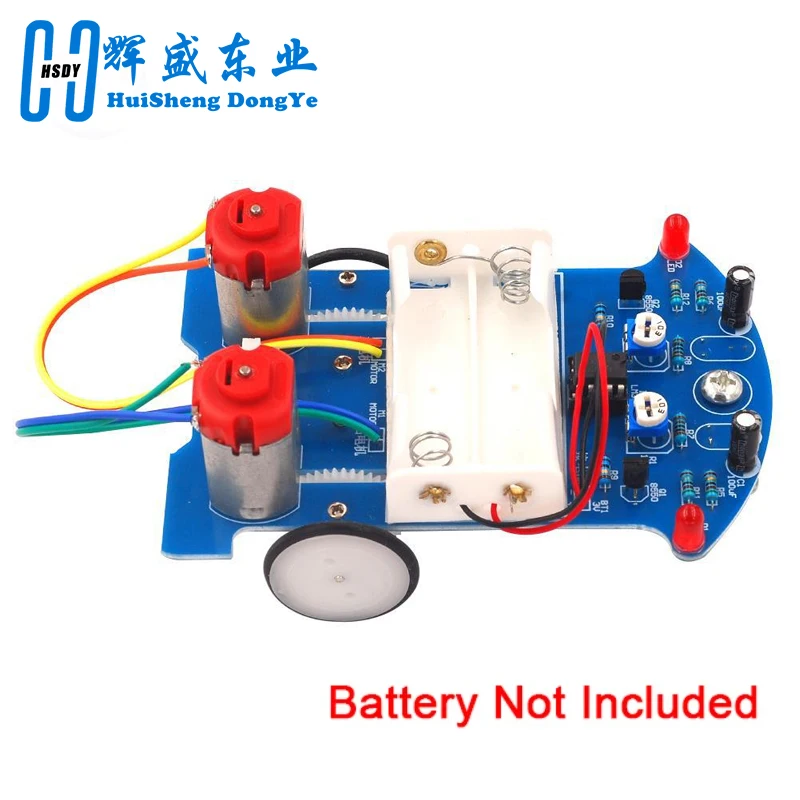

El paquete no incluye batería.

Debido a la diferencia en la configuración de la luz y la pantalla, el color del artículo puede ser ligeramente diferente al de las imágenes.

Permita una ligera diferencia en las dimensiones debido a las diferentes mediciones manuales.


Descripción:

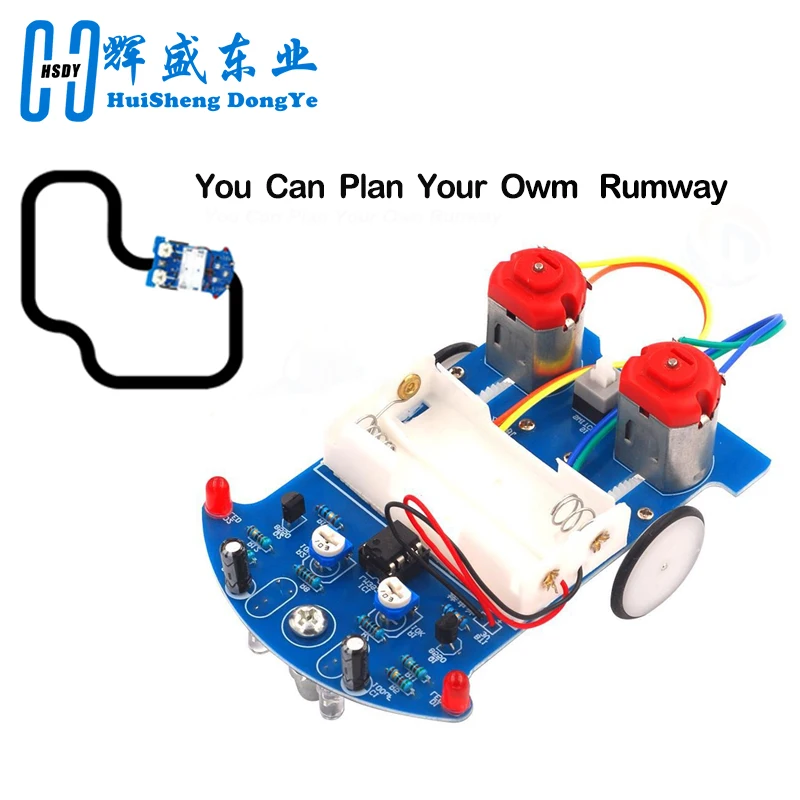

LM393 comparando dos resistencias fotosensibles, Cuando el desequilibrio (por ejemplo, pista de presión lateral negra) controla inmediatamente el lado del motor deja de girar, el otro lado de la aceleración de rotación del motor, para que la dirección de modificación del coche vuelva a la dirección correcta, todo el proceso es un bucle cerrado, por lo tanto, un control rápido y sensible.
Con el objetivo de simplificar el principio complejo, primero tenemos un circuito digital para el coche de seguimiento inteligente, en el proceso de montaje, no Solo podríamos familiarizarnos con el principio mecánico, podemos aprender gradualmente a: fotocélula, un comparador de voltaje, un circuito de accionamiento del motor y otros conocimientos electrónicos relacionados.
Dispositivo de resistencia fotosensible:
Es una resistencia Esta sensible a la luz, puede detectar la intensidad de la luz externa, cuanto más fuerte es la resistencia fotosensible a la luz exterior es pequeña, la resistencia más débil de la luz exterior es mayor cuando la luz LED roja se proyecta en una pista blanca y negra porque la tasa de reflexión es diferente, El valor de resistencia de la resistencia sensible a la luz producirá una diferencia obvia para el control del circuito posterior.
Circuito integrado comparador LM393:
El LM393 es un circuito integrado de comparador de voltaje dual, que consiste en dos comparadores de voltaje de precisión independientes. Su papel compara el voltaje de dos entradas, basado en el nivel de voltaje de dos entradas cambia el nivel de voltaje de salida. La salida tiene dos estados: cerca de abrir o cerca del nivel bajo, LM393 usando salida de colector abierto, por lo que es necesario agregar la resistencia de tracción a la salida de nivel alto.
Motor DC con reducción de engranajes:
Accionamiento del motor de CC del coche necesita reducir la velocidad, de lo contrario para acelerar el coche, luego funcionó demasiado rápido sin control, y el par de desaceleración es demasiado pequeño y no puede funcionar. Nos especializamos en la costumbre de este tipo de motor está integrado con el engranaje de reducción y reduciendo en gran medida la dificultad de fabricación es muy adecuado para nuestro uso.
LM393 comparando dos resistencias fotosensibles, Cuando el desequilibrio (por ejemplo, pista de presión lateral negra) controla inmediatamente el lado del motor deja de girar, el otro lado de la aceleración de rotación del motor, para que la dirección de modificación del coche vuelva a la dirección correcta, todo el proceso es un bucle cerrado, por lo tanto, un control rápido y sensible.
Pasos de montaje:
El Primer paso: parte del circuito de la soldadura básica
La parte del circuito de soldadura es relativamente simple, la secuencia de soldadura de acuerdo con la altura del elemento de baja a alta, la primera soldadura de 8 resistencias, la soldadura debe usar un multímetro para confirmar si la resistencia de soldadura adecuada, componentes polares como transistores, luces verdes, Elimine definitivamente la polaridad del condensador electrolítico (como elemento de referencia vea la soldadura de la foto), el condensador de soldadura corto es el lado negativo de la inserción pin de PCB (sombra de la pantalla de impresión), el pin largo de la nota de la soldadura verde LED es positivo, y la soldadura no es demasiado larga o difícil, D4 D5 R13 R14 pueden no soldar temporalmente,. El chip del circuito integrado se puede insertar, previamente después de completar la soldadura, verifique cuidadosamente evitar ser negligente.
Segundo paso: montaje mecánico
El tornillo de rueda universal se inserta en el orificio de la PCB y se atornilla en la tuerca de rueda universal y una rueda universal. La caja de la batería está pegada a la PCB por la cinta adhesiva doble, el cable de plomo pasa la PCB reservada Kong Han recibió PCB, la línea roja está conectada con la fuente de alimentación positiva de 3 V, Y la línea amarilla está conectada a la tierra.
La pieza mecánica y el montaje se pueden montar en las primeras ruedas, la rueda consta de tres piezas de tabletas redondas acrílicas negras, el montaje antes de exponer la película protectora, el interior del orificio central de la rueda tiene un orificio circular, la mitad del diámetro de la placa redonda es relativamente pequeña, el orificio central de la pieza de la rueda lateral Shiyuan, Con dos tuercas de tornillo fijas, buen juego de tres tabletas redondas y tornillos autorroscantes negros fijos en el eje giratorio del motor. Por último, la funda de caucho de silicona en la rueda. Cable de conexión de plomo del motor y el conjunto de la rueda es el uso del pegamento en la posición de fabricación de PCB, las ruedas de atención y el borde de PCB conservan suficiente espacio libre, los cables del motor están soldados a la PCB. Tenga en cuenta que el cable es adecuadamente más largo, para evitar el error de dirección de rotación del motor es conveniente cambiar el cable del pedido.
El TERCER PASO: La instalación de circuitos optoelectrónicos
Resistencia fotosensible y diodo emisor de luz (polaridad de atención) instalada en la PCB es la inversa, y la distancia al suelo de aproximadamente 5mm, la distancia entre la resistencia sensible a la luz y el diodo emisor de luz también es de aproximadamente 5mm. Finalmente puede pasar la prueba eléctrica.
El cuarto paso: depuración del vehículo
En la caja de baterías en 2 baterías AA, cambia a marcar en el "encendido", el automóvil que conduce a la derecha marcha atrás viaja a lo largo de la dirección de la rueda universal, si sujeta el lado izquierdo de la resistencia fotosensible, el automóvil a la derecha de la rotación de la rueda, manténgase a la derecha de la resistencia fotosensible, El lado izquierdo de la rueda del automóvil debe girar, si el automóvil viaja hacia atrás puede intercambiar la conexión de dos motores al mismo tiempo. Como una de las partes traseras normales en el otro lado, siempre que el intercambio de la parte trasera del motor pueda ser cableado.

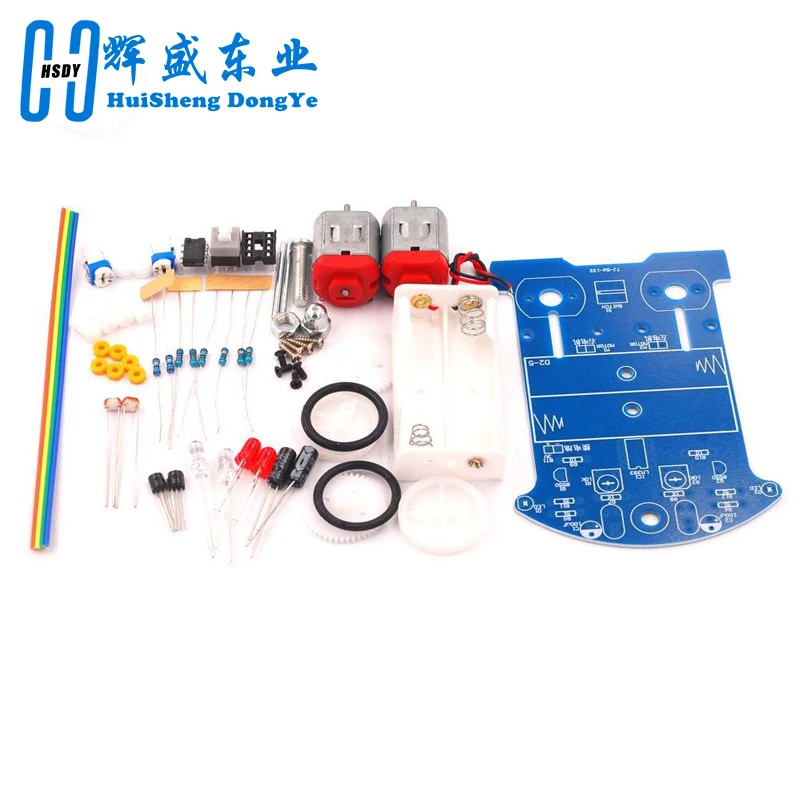

Paquete incluido:
1 * KITS DE COCHE robot inteligente
Diagrama de circuito:







New

Hoja Técnica

Origen
CN(Origen)
Tipo
Regulador de tensión
Número de modelo
D2-5 Intelligent Track Car
Temperatura de funcionamiento
-40-+85
Potencia de disipación
.
Tensión de alimentación
DC3V
Estado
Nuevo
